一、光口與電口的區別

        1、什么是光口？

        光口是光纖接口的簡稱。 光纖接口是用來連接光纖線纜的物理接口。其原理是利用了光從光密介質進入光疏介質從而發生了全反射。通常有SC、ST、FC等幾種類型，應用于機房，機柜等大型設備的一個光纖接口。

        光纖的主要模塊類型有這些:

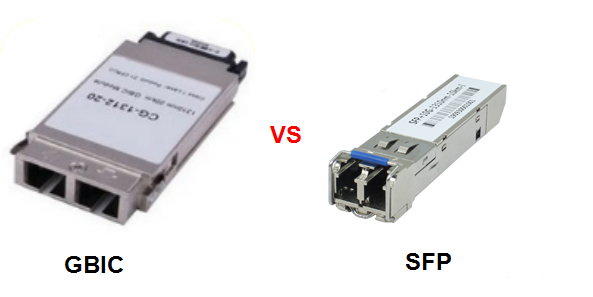

        提到光口，就不能不提到GBIC與SFP，SFP是什么呢？SFP就是光模塊。

        GBIC，是將千兆位電信號轉換為光信號的接口器件。GBIC設計上可以為熱插拔使用。GBIC是一種符合國際標準的可互換產品。采用GBIC接口設計的千兆位交換機由于互換靈活，在市場上占有較大的市場份額。SFP可以簡單的理解為GBIC的升級版本。

        SFP支持SONET、Gigabit Ethernet、光纖通道以及一些其他通信標準。此標準擴展到了SFP+，能支持10.0 Gbit/s傳輸速率，包括8 gigabit光纖通道和10GbE。與模塊的Xenpak、X2或XFP版本相比，SFP+模塊將部分電路留在主板實現，而非模塊內實現。

        SFP+

        SFP+是光纖模塊，是一種可熱插拔的，獨立于通信協議的光學收發器，是SFP的升級。在以太網和1G、2G、4G光纖通道上SFP已經得到了廣泛應用。SFP+為了適應更高的數據速率，設計了比SFP增強的電磁屏蔽與信號保護特性，并且制定了新的電接口規范。

        2、什么是電口？

        電口是相對光口來講的，主要指銅纜，是處理的電信號。目前使用普遍的網絡接口有百兆電口和千兆電口等。

        簡單來說，電口就是普通的網線接口，一般速率為10M或者100M,也支持1000M.電口的最遠距離為100米。

        3、光口和電口的區別

        a、是純物理層上的傳輸介質變換，其實就是光信號和電信號的轉換。

        b、光口就是我們通常說的帶光板擴展槽的可以插入光纖，進行遠距離數據傳輸；電口就是我們常說的RJ45的端口也就是網線口。

        c、155Mb/s以下都是電接口，155Mb/s以上都是光接口；155Mb/s可以是電接口，也可以是光接口；局內連接可以是電接口，也可以是光接口；局間連接都是光傳輸；電信號用同軸電纜連接。

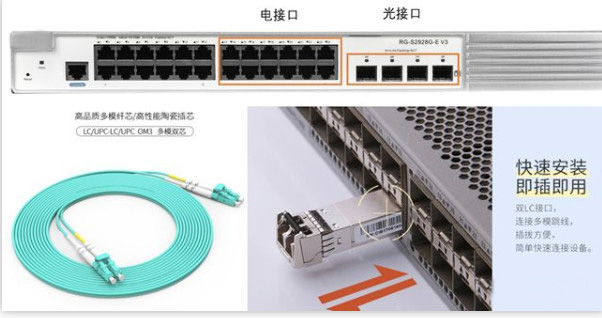

        舉例：如下圖：

        這是一個24口接入交換機，24個千兆電口+4個千兆光口。（不要以為24口交換機就只有24個接口，而是指下行連接用戶的接口有24個）。

        要使用光接口首先需要安裝光模塊。目前大部分場景使用的均為雙線光模塊和雙線光纖，部分場景（如平安城市）可能使用單芯光模塊和單芯光纖跳線。

        二、常用的8種光纖接口

        現在局域網工程中主干部分的布線大量采用光纖，光纖的特性使光纖接口的連接復雜而專業。由于光纖設備的接口類型較多，也使我們在選擇時不知所措，下面就來介紹一下各種常見的光纖接口。

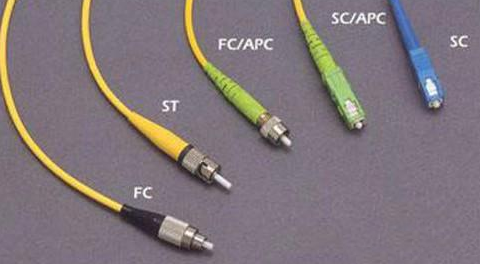

        光纖連接器按連接頭的結構形式可分為：FC、SC、ST、LC、D4、DIN、MU、MT-R等類型，常用的為FC、SC、ST和LC。下面分別介紹下這幾種常用的接口。

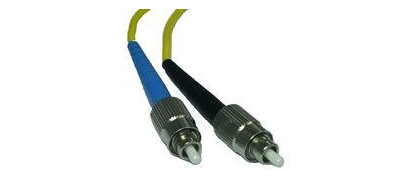

        FC接口：全名叫Ferrule Connector，最早應用于存儲局域網絡。外殼材質為金屬，接口處有螺紋，和光模塊連接時可以固定的很好，(配線架上用的最多)。

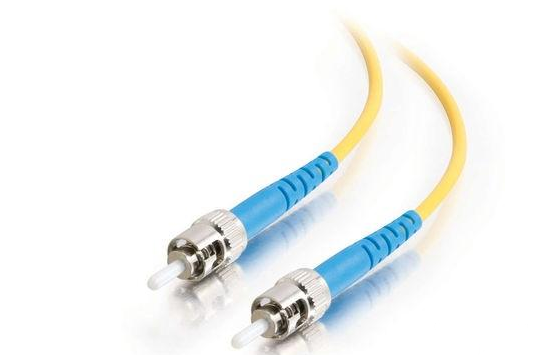

        ST接口：卡接式圓型，材質為金屬，接口處為卡扣式，常用于光纖配線架。

        SC接口：卡接式方型，材質為塑料，推拉式連接，接口可以卡在光模塊上(路由器交換機上用的最多)。

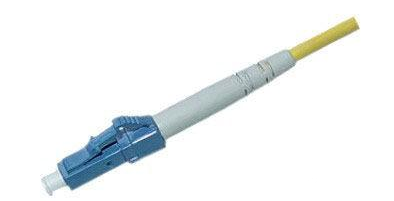

        LC接口：材質為塑料，用于連接SFP光模塊，接口可以卡在光模塊上。

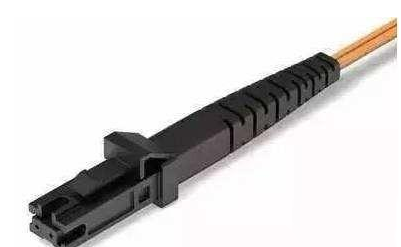

        MT-RJ接口：方型,一頭雙纖收發一體( 華為8850上有用)
