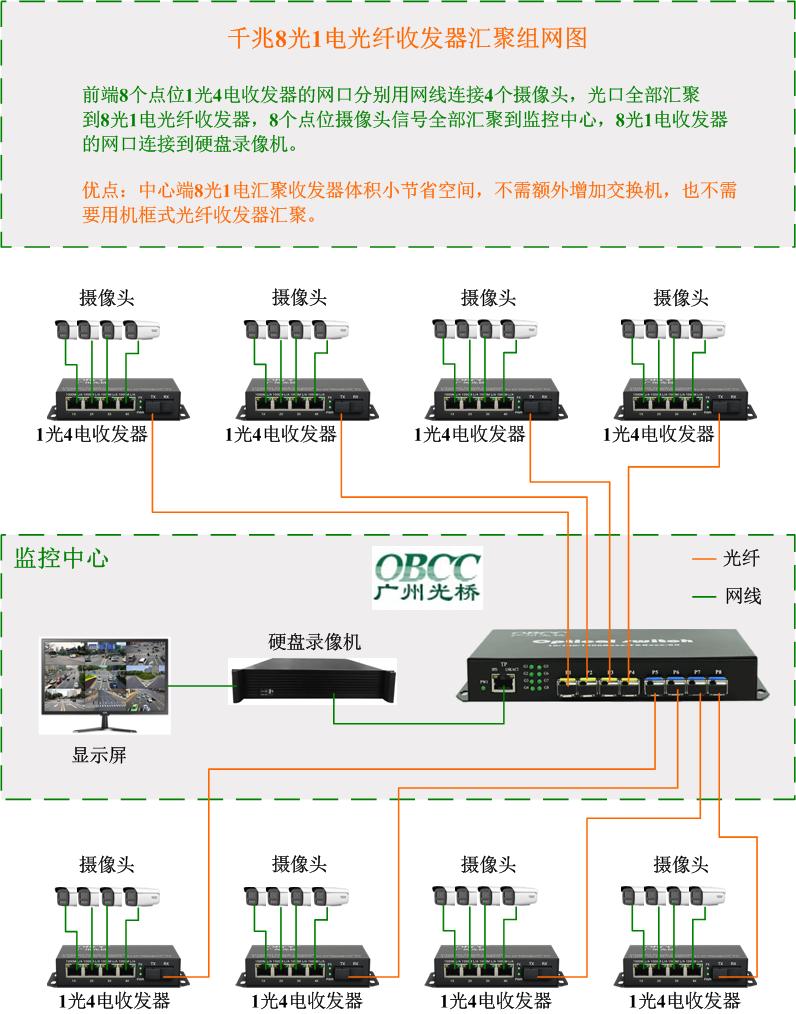

千兆8光1電光纖收發器匯聚組網圖
前端8個點位1光4電收發器的網口分別用網線連接4個攝像頭，光口全部匯聚到8光1電光纖收發器，8個點位攝像頭信號全部匯聚到監控中心，8光1電收發器的網口連接到硬盤錄像機。
優點：中心端8光1電匯聚收發器體積小節省空間，不需額外增加交換機，也不需要用機框式光纖收發器匯聚。
